產品介紹

大廳自助設備線路管理器HS-360系列是一款針對銀行大廳線路形象、安全、管理等需求定制的“大廳線路解決方案”?？扇嫣嵘髲d線路形象、解決大廳線路安全、改善大廳線路管理等問題。同時具有防水、防火、防鼠、抗干擾等功能。

產品包括以下部分組成:

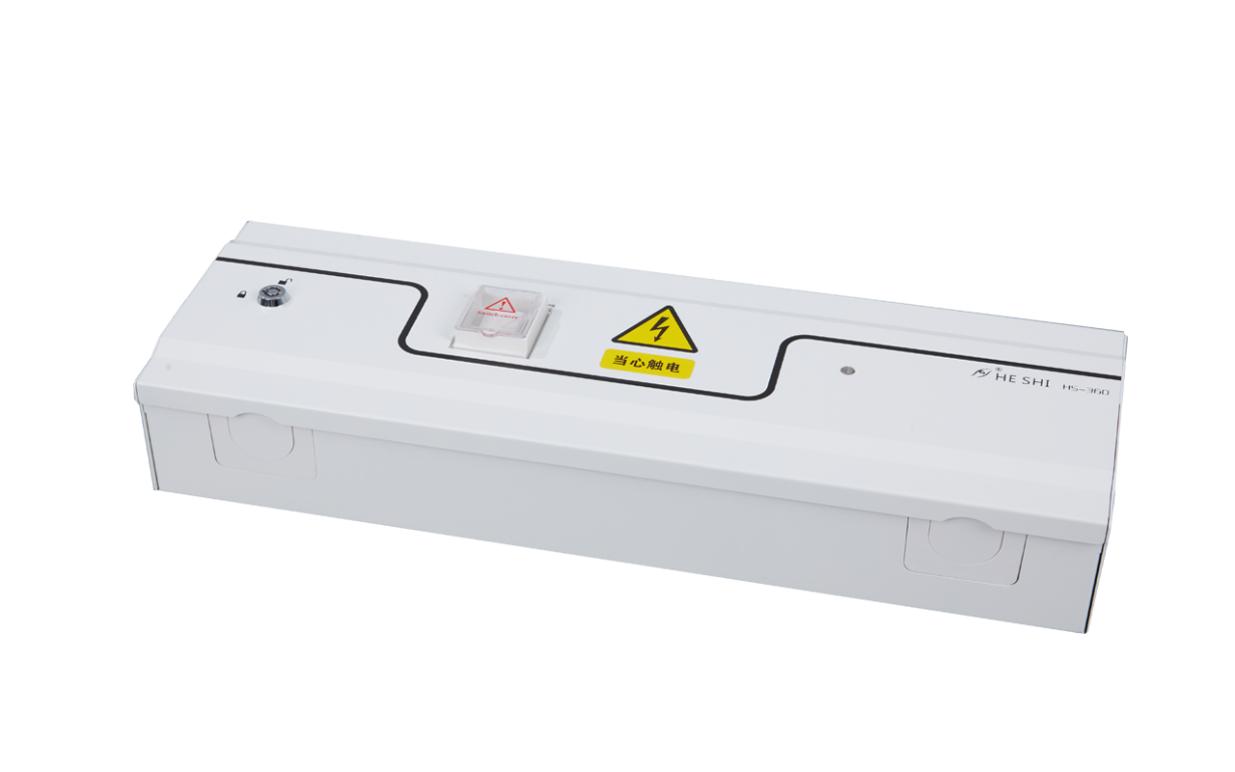

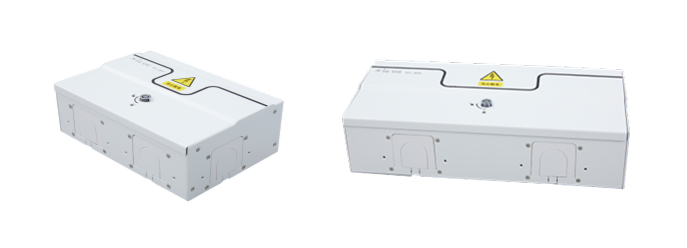

★電氣線路管理盒（?。〩S-360-001

電氣線路管理盒采用外鈑金內塑料材質，具有阻燃絕緣功能，中間隔板可實現分區域屯放線纜。管理盒內帶有一個三位排插，最大可以滿足三臺設備的供電需求。輸出電流10A，最大負載2500W。具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故。

---

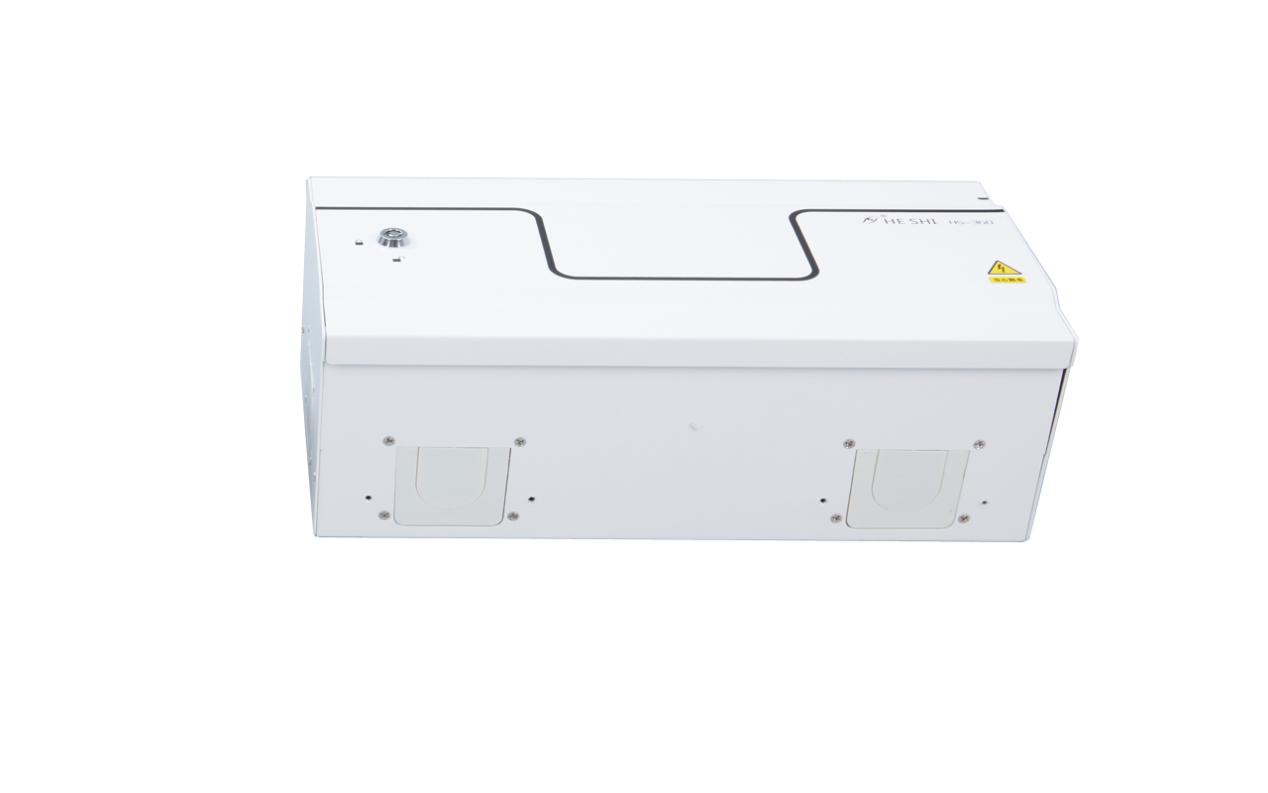

電氣線路管理盒（大）HS-360-003

電氣線路管理盒采用外鈑金內絕緣片，具有阻燃絕緣功能，中間隔板可實現分區域屯放線纜。管理盒內帶有一個四位排插，最大可以滿足三臺設備的供電需求。輸出電流10A，最大負載2500W。具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故。

---

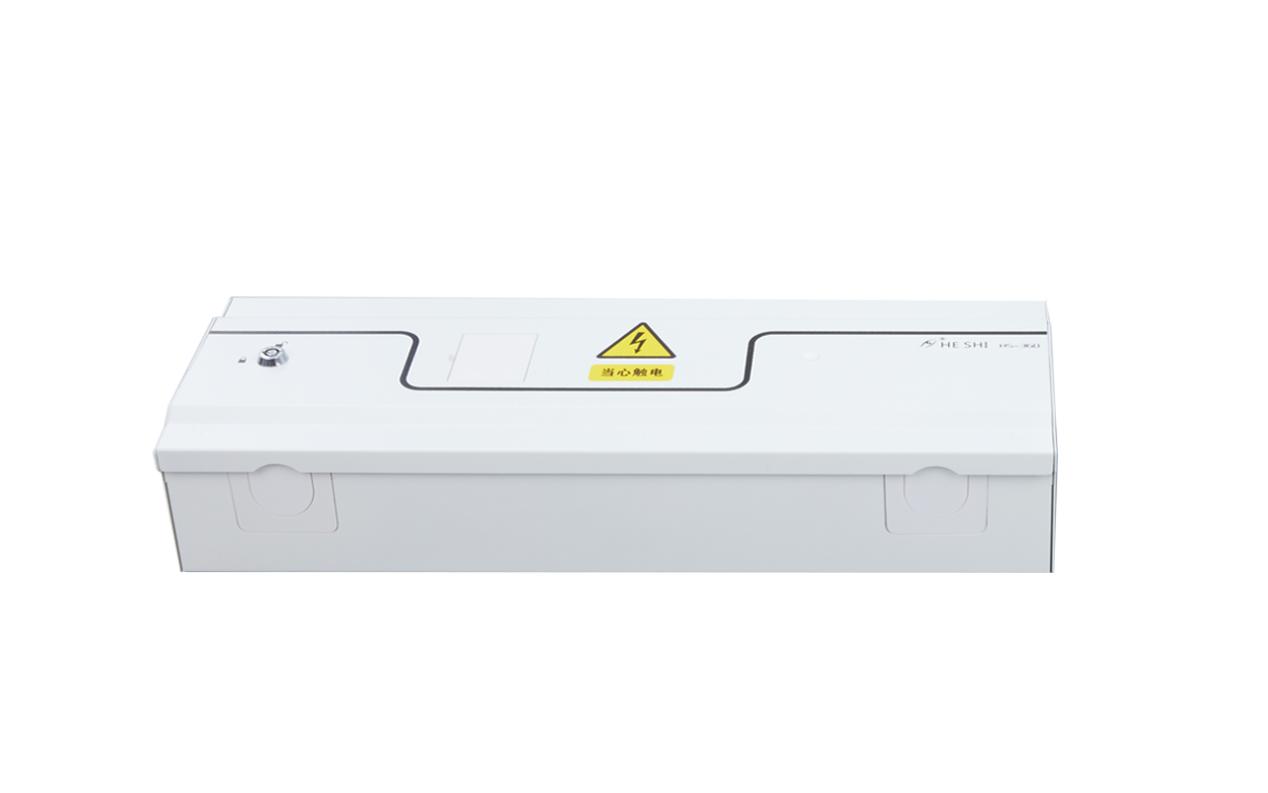

★電氣線路儲線盒（小）HS-360-002

電氣線路儲線盒采用外鈑金內塑料材質，具有阻燃絕緣功能，中間隔板可實現分區域屯放線纜，可以最大限度的收納設備的電源線及網線。具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故。

---

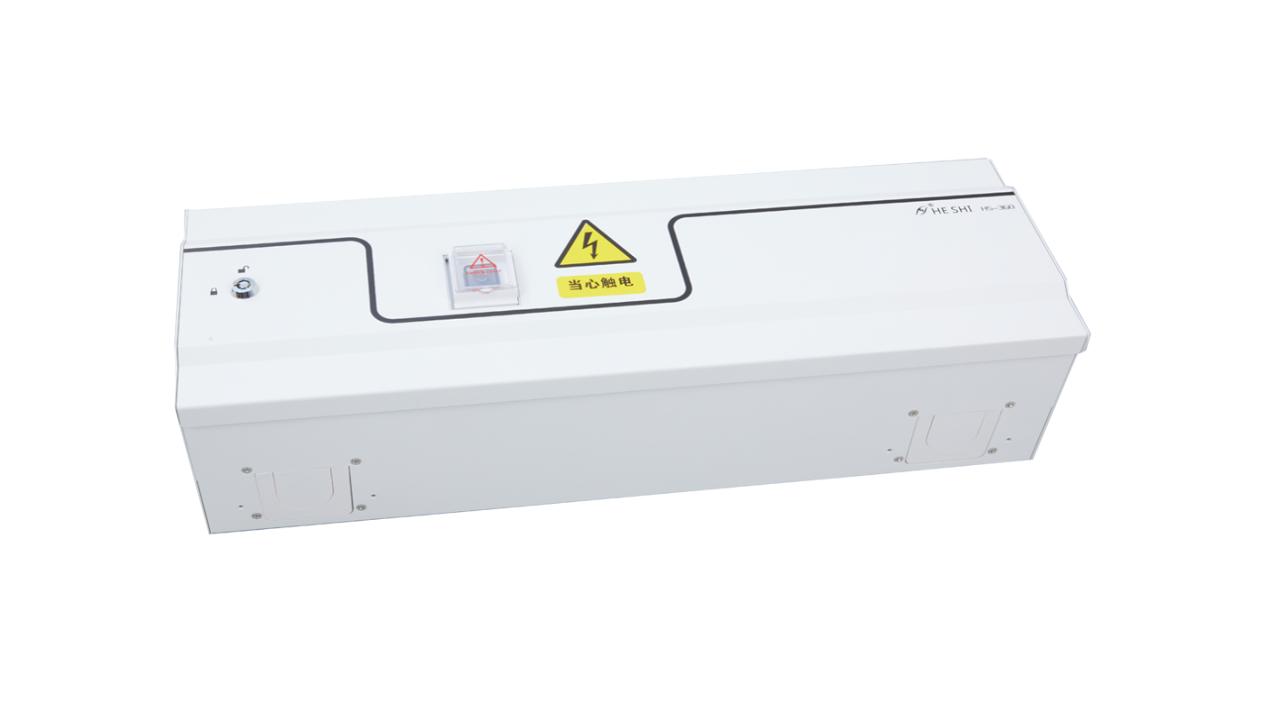

電氣線路儲線盒（大）HS-360-004

電氣線路儲線盒采用外鈑金內絕緣片，具有阻燃絕緣功能，中間隔板可實現分區域屯放線纜，可以最大限度的收納設備的電源線及網線。具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故。

---

★電源插座防護罩(地插電源插座防護罩、壁插電源插座防護罩)

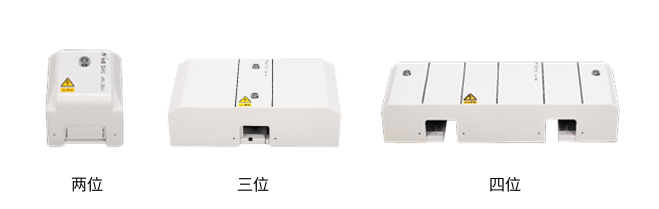

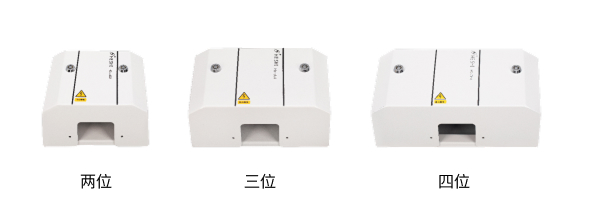

電源插座防護罩（壁插罩86型）HS-360-FHZ861/2/4

電源插座防護罩（壁插罩118型）采用雙層設計，外鈑金內絕緣片，具有阻燃絕緣功能。同時具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故。壁插罩有雙位、三位及四位可供選擇

外殼防護等級	IP41、IP30
阻燃等級	V0級
外形尺寸	138mm*110mm*75mm（兩位）
	175mm*110mm*75mm（三位）
	215mm*110mm*75mm（四位）

---

電源插座防護罩（壁插罩118型）HS-360-FHZ1182/3/4

電源插座防護罩（壁插罩118型）采用雙層設計，外鈑金內絕緣片，具有阻燃絕緣功能。同時具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故。壁插罩有雙位、三位及四位可供選擇。

外殼防護等級	IP41、IP30
阻燃等級	V0級
外形尺寸	138mm*110mm*75mm（兩位）
	175mm*110mm*75mm（三位）
	215mm*110mm*75mm（四位）

---

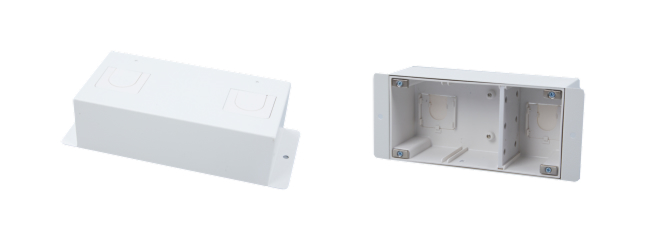

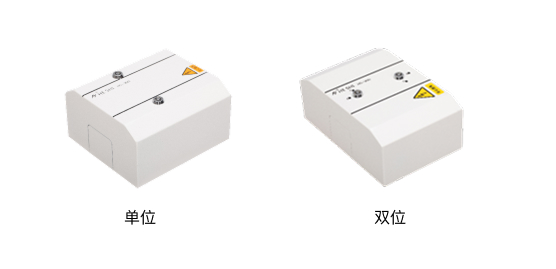

電源插座防護罩（地插罩）HS-360-FHZD01/02

電源插座防護罩（地插罩）采用雙層設計，外鈑金內絕緣片，具有阻燃絕緣功能。同時具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故。壁插罩有單位、雙位可供選擇。

外殼防護等級	IP41、IP30
阻燃等級	V0級
外形尺寸	150mm*140mm*80mm（單位）
	277mmx150mmx80mm（雙位）

---

★組合式電源插座防護罩HS-360-ZH200/300

組合式電源插座防護罩采用雙層設計，外鈑金內絕緣片，具有阻燃絕緣功能。同時具有鎖止功能，需借助專用鑰匙才能開啟，防止無開啟造成觸電事故?？梢酝瑫r(shí)兼容安裝86型和118型等多種插座。

外殼防護等級	IP41、IP30
阻燃等級	V0級
外形尺寸	200mm*142mm*74mm
	300mm*142mm*74mm

---

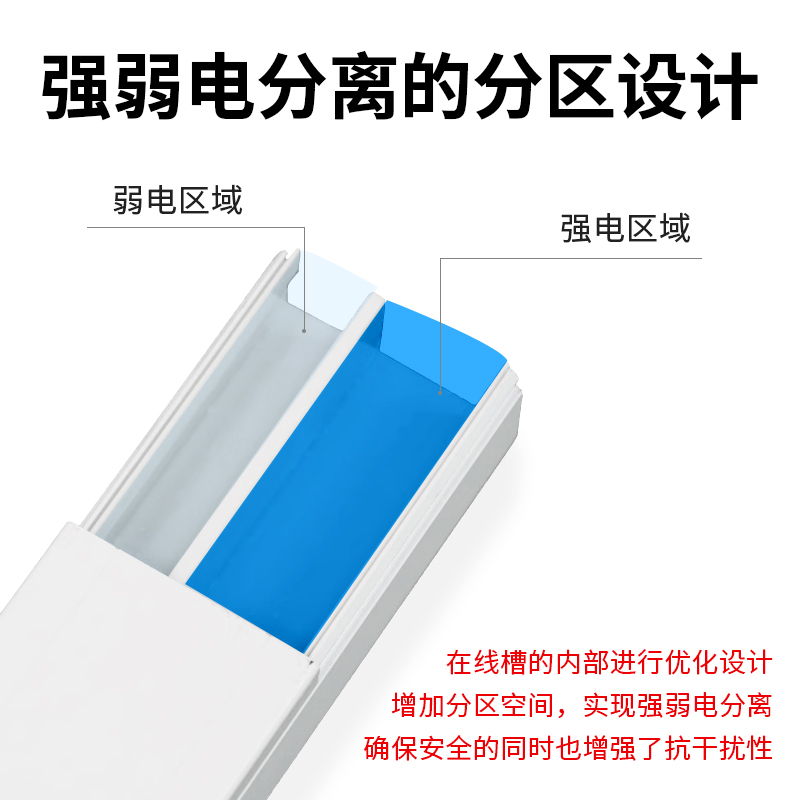

★雙層金屬線槽HS-360-XC50

線槽采用雙層設計，外鋁合金內塑料，實現絕緣阻燃功能，中間隔板可實現強弱電分離。

外殼防護等級	IP41、IP30
阻燃等級	V0級
外形尺寸	1mx50mmx25mm

---

★出線罩HS-360-CXZ01

出線罩采用雙層設計，外鈑金內塑料，實現絕緣阻燃功能，中間隔板可實現強弱電分離，配合金屬波紋管使用，主要用于自助設備出線端電源線和網線的防護。有兩種安裝方式（磁吸式和螺絲固定）

外殼防護等級	IP41、IP30
阻燃等級	V0級
外形尺寸	240mm*102mm*68mm

---

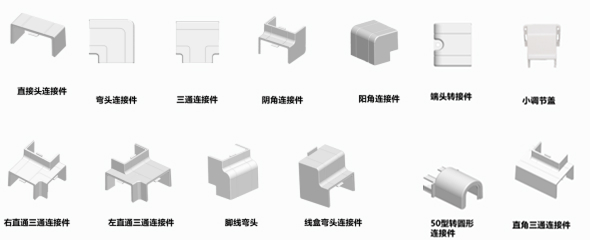

★線槽連接件

---

★金屬波紋管(含絕緣阻燃布) HS-360-BWG01/02

金屬波紋管采用金屬材質，配有專用阻燃絕緣自卷管，實現絕緣阻燃功能，兩端配有專用的塑料卡扣，配合電氣線路管理盒、電氣線路儲線盒及出線罩使用，有兩種規格可供選擇（40cm和100cm）。

外殼防護等級	IP41、IP30
阻燃等級	V0級
外形尺寸	長400mm，直徑20mm
	長1000mm，直徑20mm

實現了對電源插座、插頭和線纜(網線)的剛性防護和密封防護，符合中華人民共和國公共安全行業標準--銀行自助設備、自助銀行安全防范要求GA38-2021中7.2.3的相關要求。

功能介紹

1、電器損傷：

通過電器線路管理盒、儲線盒、電源插座防護罩出線罩、金屬波紋管、雙層金屬線槽等配件實現線路隱藏以及從墻插(墻壁上強弱電接口)到設備全程剛防護，防止外力損傷。

2、防觸電保護：

金屬外殼接地處理;

外層金屬噴塑絕緣處理;

壁插罩及大廳管理主體均有鎖止功能，須借助專用鑰匙才能開啟，防止誤開啟造成觸電事故。

整體采用雙層設計(含壁插罩、線槽、儲線盒及金屬波紋管)，外層為金屬，內層為塑料，從取電插座到設備端全程防止電源線與金屬外殼接觸，從根本上杜絕觸電事故發生。

3、電器損傷保護：

防浪涌保護，過載保護。

4、強弱電分離：

強弱電線路實現物理隔離;

強弱電線路用金屬層隔離實現信號屏蔽

5、符合公安部《GA38-2021》7.2.3中銀行自助設備的各種外接線纜、接 插 件 均 應 置 于 封 閉 的 剛 性防 護體內。

6、具有公安部型式檢測報告。

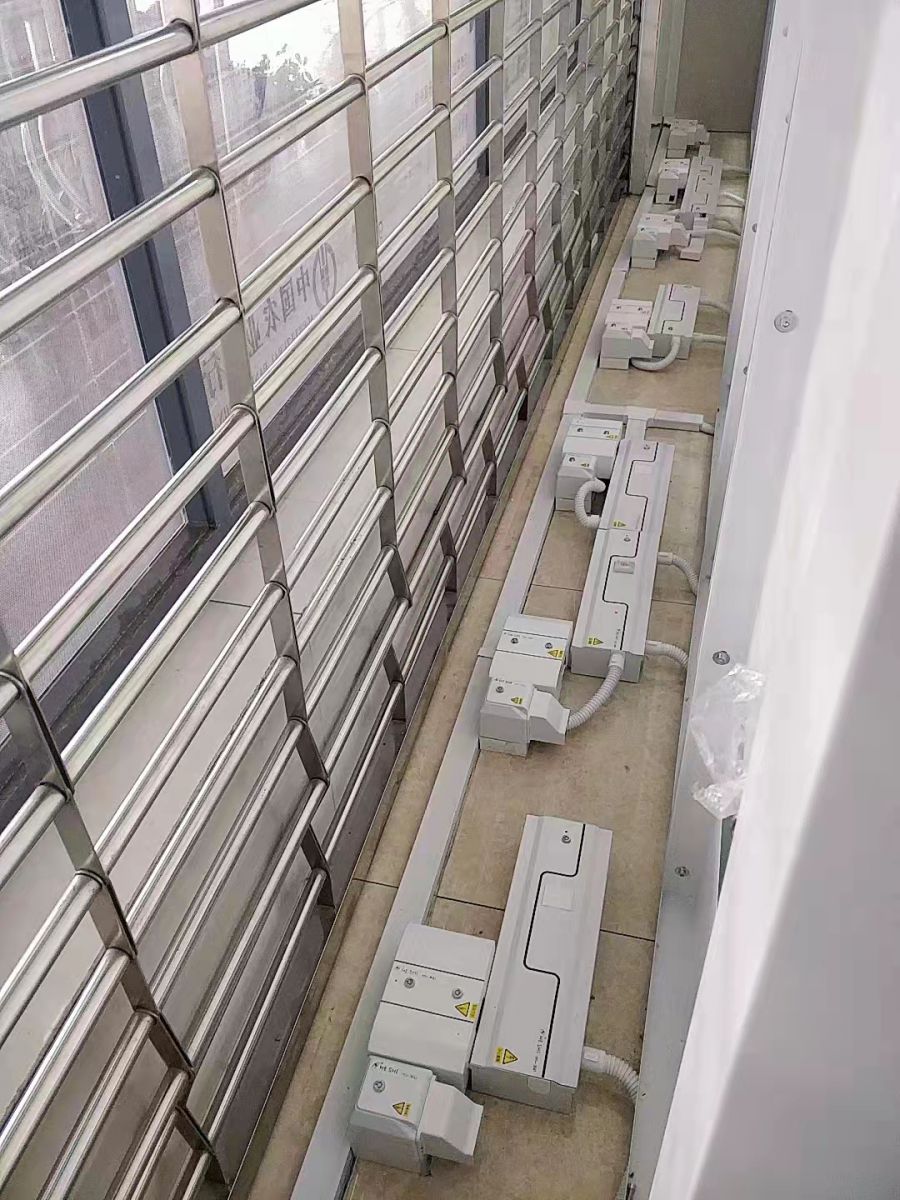

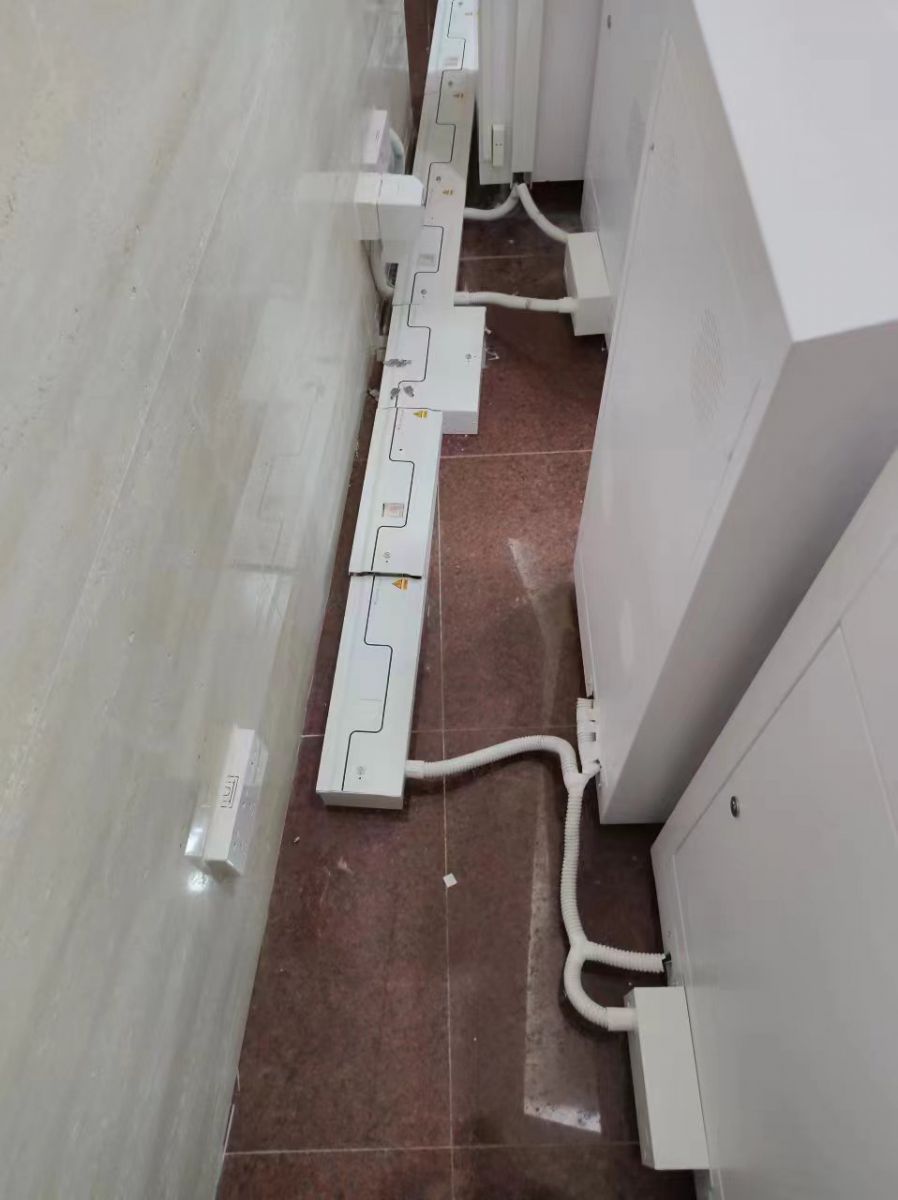

安裝效果
